ASTEC model: SA301-3405 - Jak uruchomić ten zasilacz AT ?

Słuchajcie mam problem z zasilaczem ponieważ kupiłem na allegro, ale nie umiem sie połapać z tymi końcówkami. To zasilacz do IBM prawdopodobnie i ma jakieś inne molexy niz taki zwykły zasilacz od komputera.

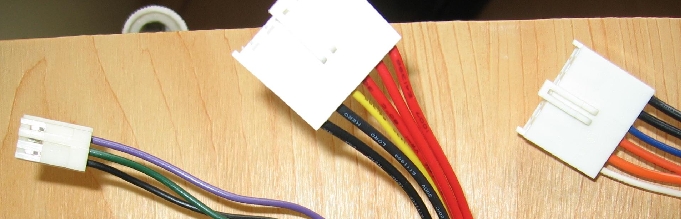

Dokladnia nazwa to ASTEC model: SA301-3405. Na necie nie moge znaleźć nic konkretnego moze wy mi pomożecie rozszyfrować z którego kabla w kazdej końcówke płynie jaki prąd, gdzie masa itd. Chciałem wykorzystac go do zasilania pewnego układu i żarówki wiec nie chce nic popalić. Poniżej umieszczam zdjęcia.
Pomożecie!

Jesli to sa wszystkie wtyczki to tu molexow w ogole nie ma.
Ale zasilanie +5 i +12 mozna wyciagnac z zasilania dyskietki (IMG_0019.jpg).
Hm... chyba zle popatrzylem -myslalem ze to standardowa wtyczka a tu ida 3
kable nie 4 wiec nie wiem. Nie mam takiego zasilacza i nie sprawdze tego miernikiem.
W kazdym razie jak zalezy koledze na napieciu +5 i +12 to napewno jest w tych starych wtyczkach na plyte AT (IMG_0018.jpg i IMG_0017.jpg).
Pozdrawiam

Wiem ze jest juz podobny temat ale tamten dotyczy zasilaczy ATX. Ja mam AT od prawdopodobnie IBM-a i nie wiem czy to sie robi tak samo bo nie znam sie za bardzo na elektronice. Chodzi mi o to które kableki mam połączyć aby uruchomić na sucho i sprawdzić chociaż czy działa.
Pozdrawiam

Zmniejsz zdjęcia żeby zajmowały mniej niż 250kB i były nie większe niż 800x1000px.

Jak to zasilacz AT to na długim kablu powinien być włącznik .

Jak nie ma to spróbuj zielony z czarnym.

Witam !
Powinieneś od strony zasilania sieci (gniazdek mieć wyprowadzone cztery kabelki i je właśnie należy odpowiednio podłączyć .
Czasami na obudowie zasilacza jest opis jak i jakie kolory mają być razem spięte do załącznika, którego jak sądzę nie masz skoro tak napisałeś !

Dorzucam fotke z wnętrza.

Z tego zdjęcia nic nie wynika.Gdybyś zrobił zdjęcie całego wnetrza widzianego z góry,albo lepiej podaj czy oprócz kabli na pierwszym zdjęciu masz jeszcze jakieś kable na zewnątrz i nie chodzi tu o molexy.

W tej 3-pinowej wtyczce, która jest na drugim zdjęciu w pierwszym poście, powinno być napięcie "+3,3V". Jeśli mnie pamięć nie myli, trzeba je zewrzeć do masy.

... panowie nie gorączkowo musimy poczekać aż kolega zdobędzie miernik lub go zakupi !
To nie jest normalny zasilacz ...
Jestem po rozmowach na Skype .

Zgodnie z tym co napisał Figi w przedostatnim poście w tej małej trzypinowej wtyczce na zielonym kablu jest napięcie "+3.3V"
Czy w związku z tym mam posluchać rady i zewrzeć ten kabelek z masą (czarnym) i wtedy zasilacz ruszy bez komputera. Prosze o odpowiedź. Pozdrawiam

Witam!
Powinieneś zewrzeć :

PS-ON(zielony) = 3,3V i ten sygnał (kabelek zielony) należy zewrzeć do GND (czarny kabelek ) po czym zasilacz ma wystartować!
Choć być może do startu może potrzebować jeszcze obciążenia na linii +5V oraz +12V w formie (jakiś stary dysk HDD czy CD-ROM ).
Pozdrawiam i oczywiście sprawdź miernikiem inne napięcia ( ich poprawność)!

Niestety nie wystartował po połączeniu zielonego z czarnym. Byc moze tak jak mówisz trzeba go obciążyć na obu liniach. Pozdrawiam

Witam po przerwie.
Udało sie uruchomić zasilacz. Potrzeba było poprostu obciążyć linie 5V i zewrzeć Power (czarny z zielonym). Mam tylko teraz problem ponieważ chce podłączyć do tego jeszcze żarówke halogenową na 12V/50W. I tu teoretycznie +12V powinno byc w żołtym kablu (tak jest w innych zasilaczach), a gdy ja podłączam pod zółty i pod czany to mi sie zasilacz wyłącza i musze znów zrobić start. Musze dokładnie sprawdzic jakie napięcie w jakim kablu płynie, ale gdybyście znali przyczyne tego problemu to prosze o pomoc.

Przyczyną może być charakterysyka samej żarówki. Zimne włókno posiada rezystancję nawet kilka razy mniejszą od nominalnej, przez co zasilacz może ją interpretować jako zwarcie. Rozwiązaniem może być włączanie żarówki przez rezystor lub lepiej termistor NTC.

No i nie działa. Spradziłem napięcia w kabelkach i podłączam żarówke pod 12V i sie zasilacz wyłącza. A podłączam pod 5V i działa. Świeci słabo ale działa wiec nie wiem czemu tak jest. Moze pomożecie mi. Prosze o jaśniejszą odpowiedź w sprawie podłączenia przez rezystor. czy to załatwi sprawe?
----------------------------
08 Wrz 2006 23:08
Poradzcie mi coś i odpowiedzcie na moje ostatnie pytanie prosze!!

W momencie, gdy włącza kolega tą żarówkę na linii +12V, to na +5V jest nadal jakieś obciążenie?
Co do rezystora lub termistora, chodziło mi o włączenie ich szeregowo z żarówką.

Tak na lini 5V pozostawiam świecącą żarówke która potrzebna jest do startu zasilacza bez komputera.
A co do rezystora lub termistora to prosze poradź mi jaki kupić bo ja niestety sie na tym nie znam. Wybaczcie moją nie wiedze ale staram sie poszerzac swoje informacje. Pozdrawiam

Zamiast kupować, lepiej wymontować z jakiegoś starego, zepsutego sprzętu. Jeśli się okaże, że to właśnie "zimne włókno" jest powodem, będzie mógł sobie zmontować kolega coś lepszego, bo rezystor to jest raczej rozwiązanie tymczasowe.
Rezystor lub termistor najlepiej z przedziału 1 - 5Ω. Tylko uwaga na moc (), bo wydzieli się jej na tym elemencie dość sporo, więc takie najtańsze i najprostsze elementy nie dadzą rady jej rozproszyć.

Gdybym to ja wiedział jak to wygląda i co mam wymontować to byłbym szczęśliwy. A gdybym jeszcze mógł "coś lepszego zmontować" to juz wogóle bym sie cieszył. Dzieki za szczere chęci i pomoc. Moze znajde pomoc u kogoś kto wyjaśni mi to jaśniej. Pozdrawiam
