Zmywarka Electrolux ESI6601ROK - nie włącza się, martwa

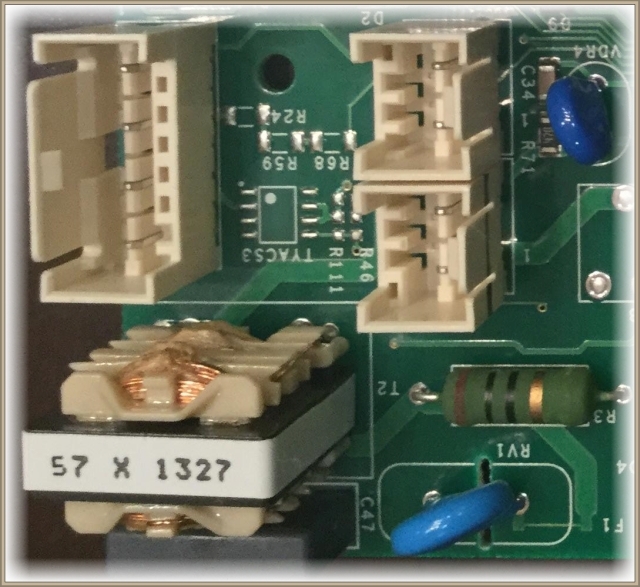

Witam Szanownych Kolegów z forum. Mam problem ze zmywarką ESI6601ROK, podczas mycia wybiła zabezpieczenie nadprądowe, teraz natomiast nie daje znaków życia. Wymontowałem moduł i szczerze mówiąc nie wiem od czego zacząć. Transformatory wyglądają na przegrzane, dioda D7 przewodzi w obu kierunkach. W zmywarce kilka miesięcy temu zmieniałem grzałkę gdyż wybijała zabezpieczenie różnicowoprądowe. Załączam zdjęcie modułu i proszę o wskazówki.

Pozdrawiam,
Marek

Masz tam zasilacz. Otrzymuje napięcie i daje na wyjściu ?

Sprawdź czy rezystor R3 ma przejście i prawidłową rezystancję, jeżeli nie to prawdopodobnie uszkodzeniu uległ układ TNY275GN.

Rezystor wykazał 10Ω także raczej jest dobry. Oddałem sprzęt elektronikowi, zobaczymy czy coś ustali. Jeśli nie to wrócę do samodzielnej naprawy, a na razie dziękuję za zainteresowanie.

Dławik L1 do sprawdzenia:)

Witam Koledzy po przerwie. Z ustaleń wynika, że sprawcą całej awarii jest stopiony transformator T2. Niestety nie ma na nim żadnych oznaczeń prócz numeru katalogowego. Jakie on może mieć parametry? W jaki sposób mogę je ustalić?

hakerek3 napisał:

Z ustaleń wynika, że sprawcą całej awarii jest stopiony transformator T2

Zatem kto Ci takich bzdur naopowiadał, a na dodatek jak to sprawdził (jakieś wyjaśnienia)...

hakerek3 napisał:

Jakie on może mieć parametry?

Chyba nie ma nic łatwiejszego do naprawy (nawet gdyby miał przerwę bo spalony to nie jest)

Fachman naprawiacz tak stwierdził. Niestety sam na razie nie mam dostępu do płytki żeby coś pomierzyć... Na pewno T2 nie wygląda na całkiem sprawny, widać wpływ wysokiej temperatury. Wyjaśnień sposobu pomiaru niestety nie jestem w stanie podać.

TONI_2003, mam wrażenie, że posiadasz ogromną wiedzę. Jeśli się nie mylę, to podpowiedz gdzie może być przyczyna awarii i zakończymy temat 😉 Oczywiście jak odzyskam płytkę to zrobię więcej pomiarów i może coś się rozjaśni...

Daję tylko wędkę, a o rybkę to trzeba samemu powalczyć (fachman tak stwierdzi bo nie ma zasilania na przetwornicy), a Ty dostarczyłeś mu tylko gołą płytkę PCB (czyż nie tak było) Jednak oczekuję odpowiedzi na temat T2 (jak wyżej)...

Dostał całą zmywarkę, no oprócz frontu 😉

Co do T2 to niby jest zwarcie międzyzwojowe.

hakerek3 napisał:

Dostał całą zmywarkę, no oprócz frontu 😉

Czyli panelu użytkownika wraz z kabelkiem do załączania zasilania?

hakerek3 napisał:

Co do T2 to niby jest zwarcie między zwojowe.

Czyli miał miernik indukcyjności i nim to stwierdził?

Oprócz drewnianego frontu, całe urządzenie ma. Czy sprawdzał miernikiem indukcyjności to nie wiem. Pewnie skończy się na zakupie nowej zmywarki, która pewnie też podziała max 3-4 lata (spisek żarówkowy). TONI_2003 dziękuję za zainteresowanie tematem.

Jednak ja bym zaczął od wymiany TNY275, D7, pomierzył wszystkie diody w układzie przetwornicy i wymienił elektrolity po jednej i drugiej stronie. Dużo ich tam nie ma. To są groszowe koszty, a to że TNY275 nie wybuchł nie znaczy, że jest sprawny. Zrobisz jak chcesz. Jak moduł ruszy to dla świętego spokoju sprawdził bym podzespoły bo nie masz pewności co spowodowało zwarcie.

Witam Koledzy ponownie.
Wczoraj zabrałem się ponownie za zmywarkę. Po wymianie TNY275 oraz R3 na 10Ω/2W spaleniu uległ R3, wlutowałem poprzedni R3 i nic mu nie jest. Przypomnę, że R3 wyglądał na dobry i wskazywał przed wymianą 10Ω. Sprawdziłem kondensatory SMD przy procesorze (bez wylutowywania) i wychodzi na to, że C16 i C25 mają zwarcie czyli pewnie procesor jest uwalony - czy dobrze rozumuję? Oczywiście zmywarka nadal martwa.

Przepraszam za moją niewiedzę, ale nie jestem zbyt biegłym elektronikiem, raczej mocno początkującym

hakerek3 napisał:

Sprawdziłem kondensatory SMD przy procesorze (bez wylutowywania) i wychodzi na to, że C16 i C25 mają zwarcie czyli pewnie procesor jest uwalony - czy dobrze rozumuję?

Jeżeli jesteś pewny swego miernika (oraz ile to jest zwarcie) to raczej można tak to przyjąć, ale to tylko założenia (wolę to robić sam) i na kilka sposobów

hakerek3 napisał:

Po wymianie TNY275 oraz R3 na 10Ω/2W spaleniu uległ R3, wlutowałem poprzeni T3 i nic mu nie jest.

Jako, że jednoznacznie nie można rozumieć całego powyższego cytatu (pomyłka)

Chodziło o R3, przepraszam i już poprawiłem.

Możesz mieć procesor do wymiany (tak się składa iż takowy posiadam).
Aby upewnić się w przekonaniu wystarczy:
- zmierzyć kondensatory obok procesora (niska lub zerowa rezystancja - uszkodzony procesor)
- wylutować jedną nogę diody odpowiedzialnej za zasilanie +5V i jeżeli pojawi się napięcie, przetwornica ruszy, masz odpowiedź

Kondensatory C16 i C25 mają zerową rezystancję. Ile kosztuje taki procesor? Co z programowaniem?

Sam procesor MC9S08AC96, cena - 80 PLN
Nie mam tylko pewności, czy znajdę odpowiedniego FLASH.

W ramach ciekawostki procesor MC9S08AC96 jest dwukrotnie droższy od standardowo montowanego w tych programatorach, procesora MC9S08AC60.

Czyli pewnie trzeba sobie dać spokój.

Nie wiem, cała naprawa modułu to ok. 150 PLN
Jeżeli wszystko inne w zmywarce jest w porządku ...

Sprawdzę pozostałe podzespoły i zobaczymy. Jeśli wyjdzie tylko moduł to naprawiamy 😉
